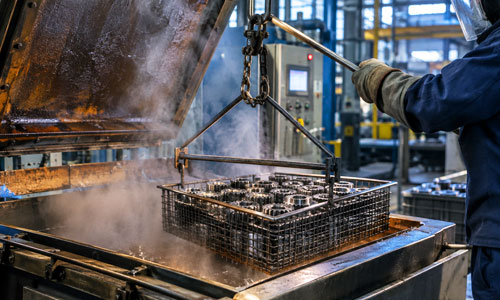

1. Фундамент процесса: что такое химико-термическая обработка (ХТО) и зачем она нужна
В современной инженерии от материала требуется невозможное сочетание свойств: вязкая, пластичная сердцевина, способная гасить ударные нагрузки, и экстремально твердый, износостойкий поверхностный слой. Классическая термообработка (закалка, отпуск) меняет структуру всего объема детали, но не всегда способна обеспечить нужный градиент свойств. Эту проблему решает химико-термическая обработка.
Химико-термическая обработка — это технологический процесс изменения химического состава, структуры и свойств поверхности металлического изделия путем диффузионного насыщения его атомами различных элементов при нагреве в активной среде.
Ключевая цель ХТО — формирование на поверхности деталей упрочненного слоя заданной толщины (от десятков микрон до нескольких миллиметров). Это позволяет кратно повысить:
- Контактную выносливость: сопротивление усталостному выкрашиванию зубьев шестерен и подшипников.
- Износостойкость: способность трущихся пар работать без смазки или в абразивной среде.
- Жаропрочность и коррозионную стойкость: критически важные свойства для лопаток турбин, клапанов ДВС и химической аппаратуры.
- Твердость поверхности: часто достигающую значений 60–65 HRC после закалки низкоуглеродистого слоя.
Главное преимущество ХТО перед поверхностной закалкой токами высокой частоты (ТВЧ) — отсутствие деформаций детали и сохранение высоких механических свойств сердцевины за счет низкого уровня структурных напряжений.
Ищете кто оказывает услуги химико-термической обработки металла?
Найдите исполнителя в каталоге предприятий портала
Рейтинг и отзывы помогут с выбором
2. Три кита ХТО: насыщающая среда, температура и время
Любой процесс диффузионного насыщения подчиняется законам физической химии. Скорость формирования диффузионного слоя описывается параболическим законом: x = k · √τ, где x — глубина слоя, τ — время выдержки, а k — коэффициент диффузии, экспоненциально зависящий от температуры.
Процесс состоит из трех элементарных стадий:
- Диссоциация: распад молекул насыщающего газа (например, 2NH3 → N2 + 3H2) на катализаторе или раскаленной поверхности детали.
- Адсорбция: оседание активных атомов (C, N, B) на поверхности металла.
- Диффузия: проникновение атомов внутрь кристаллической решетки железа. Именно эта стадия определяет кинетику процесса.
Три главных технологических параметра:
- Потенциал среды: концентрация активного элемента. Регулируется подачей эндогаза, природного газа, аммиака или их смесей. Ошибочно полагать, что чем выше концентрация, тем быстрее идет процесс; избыточный потенциал ведет к образованию хрупких фаз (например, цементитной сетки).
- Температура: главный ускоритель диффузии. Для большинства процессов углеродистой стали диапазон составляет 850–950 °C. Повышение температуры на каждые 20 градусов ускоряет процесс примерно в два раза, но резко увеличивает риск роста зерна аустенита и деформации.
- Время: напрямую определяет итоговую глубину слоя. Увеличение времени выдержки сверх технологического оптимума экономически невыгодно и приводит к росту дефектного слоя.
3. Классификация методов по типу насыщающего элемента
Выбор метода зависит от условий эксплуатации детали, марки стали и требований чертежа.
Цементация (науглероживание)
Цементация - это процесс насыщение поверхности углеродом. Применяется исключительно для низкоуглеродистых сталей (0,1–0,25% C), которые сами по себе не способны принимать глубокую закалку.
Режимы: 900–950 °C. После цементации деталь обязательно подвергается непосредственной закалке (прямая закалка) или двойному высокотемпературному отпуску для устранения напряжений, а затем низкотемпературному отпуску.
Результат: твердая мартенситная корка (58–64 HRC) толщиной 0,8–2,5 мм и вязкая ферритно-перлитная сердцевина.
Применение: зубчатые колеса КПП, распределительные валы, поршневые пальцы.

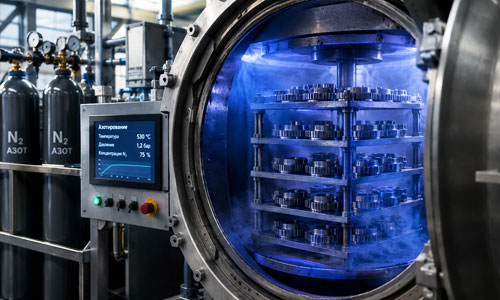

Азотирование
Азотирование - это насыщение поверхности азотом. Самый деликатный и длительный процесс.
Режимы: относительно низкие температуры — 500–550 °C (ионное азотирование может проводиться при 450–520 °C). Процесс длится от 20 до 90 часов.
Результат: формирование ε-фазы (Fe2–3N) и γ′-фазы (Fe4N). Поверхность приобретает колоссальную твердость (до 1200 HV) и высочайшую износостойкость прямо из печи, без дополнительной термической обработки. Коррозионная стойкость в атмосфере также возрастает в несколько раз. Деформации практически отсутствуют.
Применение: шпиндели станков, прецизионные пары трения, гильзы цилиндров, детали топливной аппаратуры.
Нитроцементация (цианирование)
Нитроцементация - это совместное диффузионное насыщение углеродом и азотом. Золотая середина между длительной цементацией и дорогим азотированием.
Режимы: газовая нитроцементация проводится при 850–870 °C. Жидкостная (в соляных ваннах с цианистым натрием) сегодня почти ушла в прошлое из-за экологической токсичности.
Результат: высокая твердость достигается на меньших глубинах (0,5–1,2 мм), чем при цементации, но за значительно меньшее время (4–6 часов). Слой обладает повышенной теплостойкостью.
Применение: мелкомодульные шестерни, крестовины карданных валов, режущий инструмент сложной формы.
Борирование
Насыщение бором. Экстремальный метод для работы в условиях катастрофического износа.
Режимы: электролизное борирование в расплавах буры (900–950 °C) или газовое (800–850 °C).
Результат: формирование моноборидов железа (FeB и Fe2B). Твердость слоя достигает 1800–2000 HV. Слой невероятно износостойкий, но крайне хрупкий (хрупкость устраняется только предварительным легированием стали кремнием или никелем). Толщина слоя — до 0,3 мм.
Применение: матрицы штампов, шнеки земснарядов, детали нефтедобывающего оборудования, работающие в паре с песком и абразивом.
Силицирование и алитирование
Насыщение кремнием или алюминием соответственно. Главная цель здесь — не твердость, а жаростойкость и коррозионная стойкость. На поверхности образуются сплошные пленки оксидов SiO2 или Al2O3, защищающие сталь от окисления при температурах до 900–1000 °C. Применяют силицирование и алитирование для выхлопных систем, колосниковых решеток и химической арматуры.
4. Технологическое оборудование для ХТО
Оборудование для ХТО делится на три большие группы, выбор которых диктуется серийностью производства.

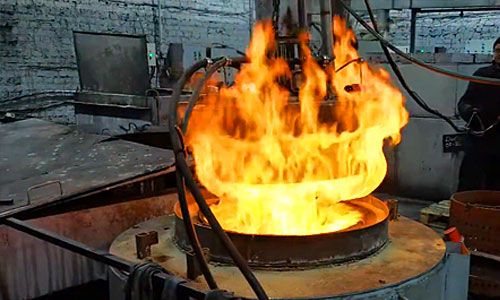

Печи периодического действия (садочные)
Камерные, шахтные и элеваторные печи. Детали загружаются в герметичный муфель или реторту партиями (садками).
Преимущества: гибкость переналадки. Идеально подходят для мелкосерийного и единичного производства, крупных и длинномерных деталей (например, валов длиной 3–5 метров), а также для процессов, требующих сложного цикла охлаждения (как ионное азотирование).
Недостатки: высокие удельные энергозатраты, неравномерность нагрева садки, простои на загрузку и выгрузку.
Агрегаты непрерывного действия
Конвейерные, толкательные и барабанные печи. Детали движутся через зоны подогрева, насыщения и охлаждения непрерывно.
Преимущества: высочайшая производительность, стабильная повторяемость результатов, полная автоматизация, возможность интеграции закалочных прессов (для цементационных линий). Экономия топлива за счет рекуператоров тепла отходящих газов.
Недостатки: жесткая привязка к одному типоразмеру деталей, огромная стоимость линии, сложность очистки конвейера при смене номенклатуры.
Вакуумное оборудование и установки с кипящим слоем
Вакуумные печи позволяют проводить процессы в бескислородной среде, исключая обезуглероживание и окисление поверхностей. Это стандарт для авиационного двигателестроения и медицины (имплантаты). Установки с кипящим слоем (псевдоожиженным теплоносителем) обеспечивают идеальную равномерность температурного поля (разброс менее ±2 °C), недостижимую в газовых печах.
5. Сравнительный анализ методов: как выбрать технологию под задачу
| Параметр | Цементация | Азотирование | Нитроцементация |
|---|---|---|---|
| Глубина слоя | Большая (до 3 мм) | Малая и средняя (до 0,8 мм) | Средняя (до 1,5 мм) |
| Производительность | Средняя | Низкая (длительная выдержка) | Высокая |
| Искажение размеров | Значительное (требует припусков) | Минимальное | Умеренное |
| Деформация детали | Требует правки или шлифовки | Практически отсутствует | Незначительна |
| Последующая механообработка | Обязательна (шлифовка ТВЧ-закалки нет) | Часто не требуется | Минимальна |
| Стоимость процесса | Средняя | Высокая | Низкая |
| Оптимальная марка стали | Низкоуглеродистые (20Х, 18ХГТ) | Легированные хромоалюминиевые (38Х2МЮА) | Среднеуглеродистые (25ХГМ) |
Алгоритм выбора
- Если нужны максимальные статические нагрузки и толстый слой (зубья тяжелой передачи) — выбирайте цементацию. Заложите бюджет на финишную шлифовку.
- Если важна точность геометрии, работа на знакопеременные изгибающие нагрузки и контактная усталость (шестерни маслонасосов, шпиндели) — ваш выбор азотирование.
- Если стоит задача массового выпуска недорогих автомобильных компонентов со сроком службы средний-высокий — используйте нитроцементацию.
- Если деталь работает в жерновах абразивного износа — смотрите в сторону борирования, предварительно подобрав малосклонную к охрупчиванию марку стали.
6. Контроль качества и типичные дефекты
Качество ХТО контролируется на трех уровнях:
- Поверхностный: измерение твердости (по Роквеллу HRC или Виккерсу HV) на микрошлифе или переносными твердомерами с малым усилием.
- Структурный: металлография. Оценивается общая толщина диффузионного слоя, эффективная толщина (за вычетом переходной зоны с пониженной твердостью) и отсутствие брака.
- Физический: вихретоковый контроль, измерение магнитных свойств или послойная спектроскопия (GDOES) для анализа профиля концентрации элемента.
Типичные дефекты и способы их предотвращения:
- Цементитная сетка (при цементации): результат слишком высокого углеродного потенциала в конце цикла. Предотвращается ступенчатым снижением подачи газа перед закалкой.
- Обезуглероженный слой: следствие контакта с кислородом воздуха из-за плохой герметизации муфеля. Лечится использованием защитных засыпок (чугунная стружка) или вакуумных технологий.
- Повышенная хрупкость (при азотировании): образование сплошной δ-фазы (нитрида железа) на поверхности. Устраняется точной регулировкой диссоциации аммиака (обычно 30–40%).
- Коробление: возникает из-за фазовых превращений и снятия внутренних напряжений. Минимизируется правильным базированием деталей в оснастке и проведением промежуточного высокого отпуска.
Хотите узнать стоимость химико-термической обработки металла?
Разместите заказ на портале, исполнители откликнутся сами
Это бесплатно и займет всего пару минут
7. Заключение
Современная химико-термическая обработка давно вышла за рамки простого «нагрева в ящике с углем». Сегодня это высокотехнологичное производство, управляемое сложными автоматизированными системами контроля атмосферы и ПИД-регулирования температуры. Грамотный подбор метода ХТО позволяет инженерам-конструкторам использовать дешевые конструкционные стали там, где раньше требовались дорогостоящие высоколегированные сплавы. Понимание физико-химической сути процессов — цементации, азотирования и их гибридных форм — является обязательным навыком для любого технолога и инженера-материаловеда, стремящегося создавать долговечные и надежные механизмы. Правильный выбор технологии экономит тонны металла, киловатт-часы электроэнергии и предотвращает преждевременный выход техники из строя.
