1. Введение: почему литьё остаётся фундаментом современной промышленности
Несмотря на стремительное развитие аддитивных технологий, порошковой металлургии и композитных материалов, классическое литьё металлов остаётся безальтернативным способом получения заготовок сложной геометрии массой от нескольких граммов до сотен тонн. Около 90% всех изделий мировой машиностроительной отрасли либо являются отливками, либо содержат литые компоненты в своей структуре.
Блок цилиндров двигателя внутреннего сгорания, корпус гигантской турбины ГЭС, станина металлорежущего станка, лопатки реактивного двигателя или фланец трубопровода большого диаметра — всё это продукты литейных производств. Экономическая эффективность литья кроется в коэффициенте использования металла (КИМ). Если при механической обработке из цельной поковки в стружку может уйти до 60–70% материала, то грамотно спроектированная отливка оставляет этот показатель на уровне 85–95%. Цель данной статьи — дать исчерпывающий технический обзор существующих методов литья, проанализировать необходимое оборудование и предоставить объективную сравнительную матрицу для выбора оптимальной технологии.
2. Физика процесса: от жидкой фазы до кристаллической решётки
Любое литьё подчиняется базовым законам термодинамики и физики твёрдого тела. Процесс состоит из четырёх критических этапов:
- Плавка и перегрев. Перевод твёрдого металла в жидкое состояние с достижением температуры перегрева — на 50–150 °C выше линии ликвидуса. Этот запас необходим для компенсации теплопотерь при транспортировке расплава и наполнении формы.
- Заполнение полости формы (заливка). Критический этап, где ключевую роль играют вязкость расплава, металлостатическое давление и газопроницаемость формы. Скорость потока должна предотвращать преждевременное застывание — недолив, — но не вызывать турбулентность, ведущую к окислению и захвату шлака.
- Кристаллизация и усадка. Переход из жидкого состояния в твёрдое. Металлы, за редким исключением висмута и сурьмы, уменьшаются в объёме при затвердевании. Усадка составляет от 1–2% для чугунов до 6–7% для алюминиевых сплавов. Она компенсируется установкой прибылей — запасников горячего металла — и непрерывной подпиткой зон, остывающих последними.
- Охлаждение и выбивка. Полное снятие внутренних напряжений перед извлечением заготовки и её последующей очисткой.
Успех всего производственного цикла закладывается на этапе проектирования литейной технологии: расчёте системы питания — прибылей, выборе места подвода металла — литниковой системы — и прогнозировании направления теплоотвода.
Ищете кто оказывает услуги литья металла?
Найдите исполнителя в каталоге предприятий портала
Рейтинг и отзывы помогут с выбором
3. Классификация методов литья: разбираем технологии по полочкам
Выбор метода зависит от трёх переменных: типа сплава — чёрного или цветного, требуемой серийности производства и класса точности или шероховатости поверхности.

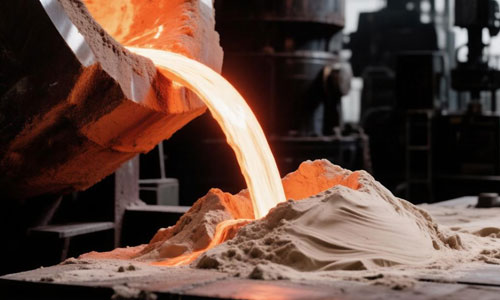

3.1. Литьё в песчаные формы (ПГС) — классика тяжёлого машиностроения
Самый массовый, гибкий и экономически целесообразный метод для средних и крупных партий - это литьё в песчаные формы. Разовая форма создаётся из специальной формовочной смеси — кварцевого песка и связующего: глины, смолы или жидкого стекла — вокруг физической модели будущей детали.
Преимущества: практически неограниченный габаритный размер отливок — до 100 и более тонн, низкая стоимость оснастки, применимость практически ко всем промышленным сплавам - от высокопрочного чугуна до нержавеющих сталей.
Недостатки: низкая размерная точность — классом не выше CTAG-G10 по стандарту VDG P 69005, шероховатость поверхности Ra 12,5–25 мкм, необходимость масштабной очистки облоя и пригара.
Нишевое применение: корпуса насосов, блоки двигателей, станины прессов, элементы архитектурного декора, изложницы.
Оборудование: формовочные машины — пескомёты, встряхивающие машины с подпрессовкой, смесители периодического действия, сушильные камеры при использовании ХТС-смесей холодного твердения.
3.2. Литьё по выплавляемым моделям (ЛВМ) — ювелирная точность для ответственных деталей
Прецизионная технология, также известная как инвестиционное литьё. На эталонную модель, часто восковую или полимерную, многократно наносится суспензия огнеупорного порошка. После сушки образуется прочная керамическая оболочка. Модель внутри выплавляется в печи или автоклаве, создавая идеальную неразъёмную полость.
Преимущества: литье по выплавляемым моделям дает высочайшую точность — до ±0,1 мм на сложных профилях, классы CTAG-G4/G5, чистота поверхности Ra 3,2–6,3 мкм, возможность создания тончайших стенок до 1–1,5 мм и сложного внутреннего рельефа без применения стержней. Метод часто исключает последующую механическую обработку.
Недостатки: высокая себестоимость единицы продукции, длительный цикл изготовления формы — до нескольких суток, ограничение по массе, обычно до 50–100 кг.
Нишевое применение: турбинные лопатки ГТД, медицинские импланты, детали топливной аппаратуры дизелей, ювелирные изделия, корпуса элитных швейцарских часов.
Оборудование: автоклавы для вытопки воска, прокалочные печи туннельного или ямного типа, агрегаты для нанесения послойных покрытий.
3.3. Литьё под давлением (ЛПД) — скорость и серийность цветных сплавов
Высокоавтоматизированный процесс впрыска расплавленного металла — преимущественно алюминия, цинка, магния и латуни — в стальную пресс-форму под экстремальным давлением от 35 до 200 МПа и выше.
Преимущества: литьё под давлением дает высочайшую производительность — цикл заливки занимает секунды, превосходная повторяемость размеров, минимальная потребность в постобработке, возможность получения тонких стенок до 0,8–1 мм.
Недостатки: высокая стоимость инструментальной оснастки — пресс-формы могут стоить десятки миллионов рублей, ограниченность спектра сплавов — метод не подходит для большинства сталей и тугоплавких металлов из-за низкой живучести форм, пористость металла вблизи литника.
Нишевое применение: корпуса смартфонов, кронштейны автомобильных подвесок, фитинги, корпуса электроинструмента, детали карбюраторов.
Оборудование: машины с холодной и горячей камерами прессования, автоматизированные комплексы смазки и заливки, роботизированные ячейки обрезки литников.
3.4. Кокильное литьё — в постоянные металлические формы
Метод представляет собой золотую середину между ПГС и ЛПД. Заливка производится гравитационным методом — самотёком — в разъёмную металлическую форму, кокиль. Стальные или чугунные половинки кокиля предварительно подогреваются до 150–300 °C.
Преимущества: геометрическая точность значительно выше песчаной — CTAG-G7/G8, гладкая поверхность Ra 6,3–12,5 мкм, многократное использование дорогостоящей оснастки — до 10 000–50 000 циклов, повышенная плотность структуры за счёт ускоренного охлаждения.
Недостатки: термический шок формы приводит к трещинам; извлечение деталей с обратными уклонами затруднено и требует сложных гидравлических стержней.
Нишевое применение: поршни компресоров, головки блоков цилиндров мотоциклов, роторы электродвигателей, сантехнические краны.
3.5. Центробежное литьё — физика на службе металлургии
Металл заливается во вращающуюся со скоростью 500–2000 об/мин горизонтальную, вертикальную или наклонную форму. Под действием центробежной силы расплав прижимается к стенкам. Тяжёлые шлаковые включения и пузырьки газа концентрируются на внутренней свободной поверхности и удаляются при последующей расточке.
Преимущества: центробежное литьё позволяет получать плотные отливки без газовых раковин и центральной пористости, экономия сплава благодаря отсутствию прибылей, возможность двухслойного литья биметаллов путём последовательной заливки разных составов.
Недостатки: ограниченность геометрической сложности — детали должны быть телами вращения или близкими к ним, ликвация химических элементов по сечению.
Нишевое применение: трубы нефте- и газопроводов, втулки подшипников скольжения, гильзы цилиндров судовых дизелей, бандажи железнодорожных колёс.
3.6. Литьё под низким давлением и вакуумным всасыванием
Металл подаётся в форму снизу через стальной стояк за счёт разницы давлений. В версии с низким давлением над зеркалом расплава в тигле создаётся избыточное давление инертного газа 0,03–0,15 МПа. При вакуумном литье, наоборот, из герметичной формы откачивается воздух.
Преимущества: ламинарное, спокойное заполнение исключает турбулентность и оксидные плены, что критически важно для высокопрочных алюминиевых сплавов авиакосмического назначения. Метод обеспечивает высокий выход годного: металл из тигля расходуется почти полностью.
Нишевое применение: крупногабаритные диски автомобильных колёс, монолитные профили фюзеляжей, детали коробок передач.
3.7. Аддитивные технологии в литейном производстве
Традиционные методы активно интегрируют 3D-печать. Технология MoldJet позволяет печатать песчаные формы и стержни целиком из специального композита, исключая необходимость в физических моделях и ручной сборке ящиков. Это сокращает время запуска новой детали с месяцев до дней. Binder Jetting используется для печати выжигаемых моделей под ЛВМ, позволяя создавать геометрию, недоступную ручному труду моделистов.
4. Оборудование литейного цеха: от плавильного узла до финишной обработки
Современный литейный цех — это сложный инженерный комплекс. Его ядро составляют:
- Плавильные агрегаты: индукционные печи высокой частоты для стали и чугуна, обеспечивающие точный контроль химического состава и температуры; дуговые электропечи для больших объёмов вторичного лома; газовые отражательные печи для алюминия и медных сплавов.
- Системы подготовки формовочных материалов: аэродинамические или вибросита для регенерации песка, смесители бегункового типа для приготовления единых смесей, участки плакирования песка синтетическими смолами.
- Манипуляторы и конвейеры: заливочные ковши большой ёмкости перемещаются мостовыми кранами или монорельсовыми системами. Для безопасности персонала внедряются коллаборативные роботы — коботы, выполняющие операцию заливки.
- Очистное оборудование: дробемётные и дробеструйные камеры для удаления остатков смеси, гидравлические ножи и ленточнопильные станки для отрезки литниковых систем, ленточно-шлифовальные станки для зачистки заливов.
- Контрольно-измерительные приборы: спектрометры для мгновенного анализа химического состава расплава непосредственно у печи, рентгеновские компьютерные томографы — микро-КТ — для выявления скрытых внутренних дефектов, включая усадочную пористость и трещины, в ответственных отливках.
5. Сравнительная матрица методов: как выбрать технологию под задачу бизнеса
| Параметр | Песчаные формы (ПГС) | По выплавляемым моделям (ЛВМ) | Под давлением (ЛПД) | Кокильное (металлическое) | Центробежное |
|---|---|---|---|---|---|
| Оптимальная серия | Единичное / мелкосерийное | Среднесерийное / массовое | Массовое (>10 000 шт/год) | Средне- и крупносерийное | Любая, включая единичную |
| Типичный материал | Чугун, сталь, бронза | Жаропрочные никелевые сплавы, нержавеющая сталь | Алюминий, ЦАМ, магний | Чугун, алюминий, латунь | Чугун, сталь |
| Точность габаритов | Низкая, 11–14-й квалитет | Очень высокая, 5–7-й квалитет | Высокая, 7–9-й квалитет | Средняя или высокая, 8–10-й квалитет | Специфическая, точность диаметров |
| Шероховатость Ra, мкм | 12,5–25 | 3,2–6,3 | 1,6–3,2 | 6,3–12,5 | 3,2–12,5, внутренняя поверхность |
| Минимальная толщина стенки | 4–6 мм | 1,0–1,5 мм | 0,8–1,2 мм | 3–4 мм | 8–12 мм |
| Стоимость оснастки | Минимальная | Средняя | Экстремально высокая | Высокая | Средняя |
| Себестоимость единицы при высокой серии | Высокая | Средняя | Минимальная | Средняя | Низкая |
Алгоритм выбора: если нужна станина пресса весом 15 тонн в количестве 5 штук в год, выбор однозначен — ПГС. Если задача состоит в производстве 50 000 корпусов редукторов из силумина ежемесячно, альтернативы литью под давлением нет, несмотря на дорогую оснастку, которая окупится за первые полгода работы. Для партии в 500 рабочих колёс насосов из износостойкого чугуна оптимальным решением станет точное кокильное литьё.
6. Дефекты литья и методы их предотвращения: чек-лист технолога
Даже самая совершенная технология бессильна против ошибок на стадии проектирования.
- Недоливы и неслитины: расплав замёрз раньше, чем заполнил форму. Решение: увеличение температуры перегрева, расширение питателей литниковой системы, утепление прибыли.
- Газовые раковины и пористость: включения азота, водорода или продуктов деструкции связующего. Решение: улучшение вентиляции формы — наколы и выпоры, раскисление расплава в ковше, использование фильтрационных сеток — керамических пенофильтров — в литниковой системе.
- Горячие трещины: возникают в температурном интервале хрупкости из-за затруднённой усадки. Решение: оптимизация конструкции детали — устранение острых углов и добавление галтелей, правильный расчёт направленной кристаллизации, подбор химического состава с повышенной жаропрочностью.
- Пригар: оплавившийся песок въелся в поверхность металла. Решение: использование более термостойких облицовочных смесей, снижение температуры заливки.
- Усадочная рыхлота и пористость: образуется в тепловых узлах — местах наибольшего сечения. Решение: правило «каскада» — установка прибылей непосредственно на массивные узлы, создание условий для направленного затвердевания от краёв к центру прибыли.
7. Современные тренды: цифровизация, экология и новые сплавы
Отрасль переживает четвёртую промышленную революцию.
Цифровые двойники
Создание полной виртуальной копии литейной формы в CAE-системах AnyCasting, ProCAST и PoligonFlow позволяет симулировать течение, охлаждение и кристаллизацию, предсказывая место образования дефекта ещё до замешивания первого килограмма формовочной глины. Это снижает брак на этапах внедрения нового изделия на 40–60%.
Экологические технологии
Производства переходят от традиционных смесей на масляных связующих к холоднотвердеющим смесям (ХТС) на фурановых и фенольных безфурфурольных смолах. Внедряются замкнутые циклы оборотного водоснабжения для охлаждения кокилей и индукционных печей. Аспирационные системы фильтрации достигают эффективности 99,9%, возвращая очищенный воздух в цех.
Высокопрочный чугун с вермикулярным графитом
ЧВГ — промежуточное звено между серым и высокопрочным чугуном. Он дешевле последнего, но обладает высокой усталостной прочностью и термостойкостью, постепенно вытесняя литую сталь в автомобилестроении, в том числе в блоках ГБЦ.
Алюминиево-литиевые сплавы
Сплавы серий 2xxx и 8xxx позволяют снизить вес авиационных панелей на 10–15% при сохранении жёсткости, требуя при этом особых режимов литья под низким давлением в среде аргона.
Хотите узнать стоимость литья металла?
Разместите заказ на портале, исполнители откликнутся сами
Это бесплатно и займет всего пару минут
8. Заключение
Мир литья металлов трансформируется из ремесла, зависящего от интуиции мастера-наставника, в точную индустрию 4.0, управляемую большими данными и предиктивной аналитикой. Однако базовые принципы остаются неизменными: управление теплом, контроль гидравлики потока и компенсация усадки.
Для инженера-конструктора понимание границ каждого метода — это инструмент создания технологичного изделия, DFM — Design for Manufacturing. Попытка спроектировать деталь с толщиной стенки 0,5 мм под литьё в песчаные формы приведёт к гарантированному провалу проекта. Выбор правильного способа литья на старте определяет не только качество конечного продукта, но и общую рентабельность производственной цепочки предприятия на десятилетия вперёд. Инвестиции в современное контрольно-измерительное оборудование и CAE-моделирование становятся не статьёй расходов, а способом сокращения брака и времени выхода нового изделия на рынок.
